一、行业痛点：多类型治具清洗的现实困境
在电子制造、汽车配件、精密五金等多元化生产场景中，企业往往面临一厂多具的复杂局面：
治具类型 | 典型污染物 | 结构特点 | 清洗难点 |
SMT/DIP波峰焊治具 | 焊锡残留、助焊剂（松香/水溶性/免清洗型） | 合成石/玻纤/电木材质，孔槽密集 | 孔壁残留难清 除，材质不耐强腐蚀 |
回流焊托盘/载板 | 焊膏残留、高温氧化层 | 大尺寸平面结构，表面精度要求高 | 需避免刮伤，张力保护是关键 |
冷凝器/炉膛部件 | 积碳、油污、助焊剂固化物 | 翅片结构复杂，间隙狭小 | 深层渗透清洗困难，热交换效率恢复 |
五金机加工件/汽车配件 | 切削液、机油、金属碎屑 | 壳体、箱体、异形结构 | 孔壁及内腔污染物残留 |
传统清洗模式的三大工程挑战：
1. 设备兼容性差：单一清洗设备难以适配不同尺寸、材质、污染类型的治具，企业被迫采购多台专用设备，投入成本高、占地大；
2. 工艺参数冲突：大尺寸治具需要高喷淋压力，精密小件却易因高压碰撞损伤；
3. 质量一致性难保障：人工清洗受疲劳度、情绪影响，批次间洁净度波动大，直接影响后续焊接良率和产品可靠性。

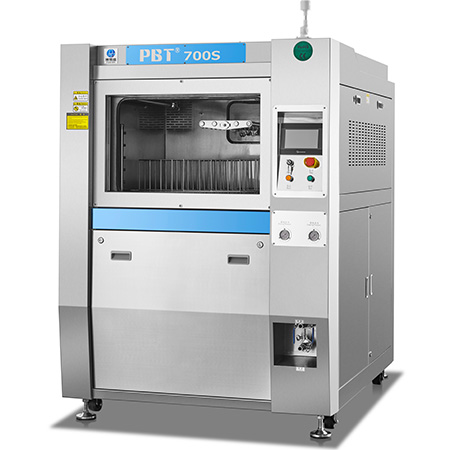

二、解决方案：PBT-700S多类型治具同步清洗系统
博易盛PBT-700S全自动旋转喷淋清洗机，以一机多能、智能适配、全流程闭环的设计理念，系统性破解多类型治具清洗难题。
核心工程架构
1：直径1米圆盘（也或按尺寸定制）清洗模式——空间兼容性突破
清洗旋转篮尺寸：Ø1000mm×550mm(H)，承载重量≈200KG
360°旋转+八喷淋臂立体覆盖：工件随清洗篮旋转的同时，上、下、侧分布的8条喷淋臂（清洗区4条+漂洗区4条）实现720°无死角喷射
上喷淋臂高度可调：400-520mm清洗高度可调。
2：智能压力调节系统——精密与粗放的平衡
喷淋压力范围：0.1-0.6MPa（3-7KG/㎡）可视化无级调节
工程价值：针对精密SMT治具可降至低压防碰撞模式；
针对SMT/THT的PCBA焊接后残留的松香、焊膏等有机、无机污染物进行彻底有效的清洗
三、全流程闭环：清洗→漂洗→烘干一体化
工艺流程：手动放入→圆盘360°转动→增压喷淋集中过滤清洗→回收清洗液→增压喷淋集中过滤漂洗→三风刀风切烘干→自动门下降手动取出
工序 | 技术配置 | 工程保障 |
清洗 | 2.2KW增压泵、36个扇形喷嘴（65°）、4级过滤（1mm不锈钢网+50目袋式+100目在线过滤）、9KW加热 | 溶剂循环使用，减少用量；在线过滤保证洁净度持续稳定 |
漂洗 | 独立2.2KW泵、独立36喷嘴、独立4级过滤、独立加热系统 | 清洗/漂洗双回路物理隔离，防止串液，延长漂洗水寿命 |
烘干 | 5.5KW风刀风机+6KW不锈钢发热管、3把风刀、室温-60℃可调 | 风切+热风双重干燥，避免水渍残留导致的二次污染 |
全流程可视化：可视化窗口+LED照明，清洗过程实时监控，符合ISO9001及精益生产的可追溯要求。
四、多场景应用实证
场景A：EMS工厂混合清洗线
混载内容：波峰焊合成石治具（20件）+ 回流焊铝托盘（8件）+ SMT刮刀（6把）
产能数据：单槽有效清洗面积0.8㎡，300×300mm治具约30PCS/槽，整线节拍12-15分钟/批次
场景B：汽车配件机加工车间
清洗对象：发动机壳体、变速箱箱体（表面及孔壁切削液残留）
适配要点：利用高度可调喷淋臂对准深腔孔位，80℃加温清洗液提升乳化效率
质量结果：孔壁残留物清 除率≥99.5%。
场景C：回流焊炉维护清洗对象：冷凝器、回收管、过炉夹具
核心价值：拆卸部件批量入机清洗，替代原人工喷壶+擦拭模式，避免腐蚀性清洗剂对炉膛金属的二次损伤
五、运营价值：从成本中心到效率引擎
维度 | 传统人工/溶剂清洗 | PBT-700S系统 | 效益量化 |
人力成本 | 专人专职，环境恶劣流动性高 | 一键启动，1人可同时操作5台设备 | 人力投入降低80% |
耗材成本 | 醇类溶剂一次性使用，消耗量大 | 水基清洗液循环过滤使用 | 溶剂成本降低60%+ |
安 全环保 | 挥发性溶剂，易燃风险，空气污染 | 水基无闪点工艺，整体304不锈钢机身耐酸碱 | 符合EHS及欧盟CE认证 |
品质稳定性 | 疲劳期/情绪期导致批次差异 | 程序化参数控制，批次一致性100% | 焊接良率提升2-3个百分点 |
设备兼容性 | 多台专用设备占地大 | 单台覆盖5大类应用场景 | 设备投资综合降低40% |
六、技术参数速览
清洗篮尺寸：Ø1000mm × 550mm(H)
蕞大承载：≈200KG
清洗高度调节：400-520mm
清洗篮转速：5-30r/min（变频可调）
喷淋压力：0.1-0.6MPa（可视化调节）
加热温度：室温-80℃（清洗/漂洗独立控制）
烘干温度：室温-60℃
储液槽容积：2×90L（清洗+漂洗独立
额定功率：18KW/总功率31.5KW
电源：AC380V, 50HZ
外型尺寸：1300mm(L)×1750mm(W)×1850mm(H)
机身材质：整体304不锈钢，耐酸碱腐蚀
安 全配置：对射光栅+钢化玻璃自动门+紧急停止+漏电保护
在多品种、小批量、快切换的现代制造模式下，治具清洗不再是简单的"去污"工序，而是影响焊接良率、设备OEE、环保合规的战略环节。
博易盛PBT-700S治具清洗机以大容量兼容+智能参数适配+闭环洁净控制的三维架构，将多类型治具清洗从分散的痛点整合为集中的效率优势——一台设备，全场景覆盖。
博易盛电子科技有限公司
深耕清洗行业十余年，为上千家SMT、PCB、半导体企业提供清洗解决方案。
如需获取针对您产线治具类型的定制化清洗工艺方案，请联系博易盛清洗技术团队。
