如何解决SMT微间距印刷中的钢网残留问题？

  锡膏红胶钢网板残留如何解决？博易盛PBT-1000X全自动钢网清洗机给出答案。

  在SMT贴片生产中，有一个公认的事实：超过60%的缺陷来自锡膏印刷阶段，而其中大部分都可以追溯到钢网清洁问题。这并非危言耸听——随着电子产品向小型化、高密度演进，0.4mm间距BGA、QFN、0201甚至更小元器件的普及，钢网开孔越来越微细，对清洁度的要求也到了近乎苛刻的程度。

微间距印刷的痛点：肉眼看不见的隐患

钢网是SMT印刷的“精密印章”，其网孔清洁度直接决定焊膏印刷的精准度。当钢网残留物累积时，会产生一系列连锁问题：

锡珠形成：残留锡膏可能转移到PCB非预期区域，回流焊时在表面张力作用下分离，在焊垫与走线周围凝固成锡珠，造成电气隐患。

焊锡桥接：钢网底面残留物会扩散到相邻焊垫，印刷时过量焊锡连接相邻焊垫，回流焊后形成电气短路。

锡膏沉积量不足：局部开口堵塞限制锡膏体积转移，削弱焊点强度，降低机械可靠性。

锡膏几何形状不一致：堵塞的钢网开口使焊垫阵列上的锡膏形状变形，增加元件贴装时的对位缺陷。

尤其对于0.4mm以下细间距设计，微小开孔极易堵塞，往往先在QFN与BGA区域暴露问题。

传统清洗方式为何力不从心？

手工清洗虽然看似简单，但存在三大硬伤：一致性无法保证、易造成机械损伤（尤其是敏感的细间距开孔）、可重复性差。而采用有机溶剂配合气动喷淋设备清洗红胶钢网时，也存在清洗力度不足、对深孔细孔内残留无法渗透的难题。

更严重的是，如果清洁不及时，硬化锡膏会附着在开口孔壁上，降低溶剂渗透效率——清洗拖得越久，所需的溶剂越多、机械力也越大。这形成了一个恶性循环：清洁不彻底→残留累积硬化→更难清洁→钢网报废加速。

博易盛PBT-1000X全自动钢网清洗机：为微间距网板清洗量身定制的清洗解决方案

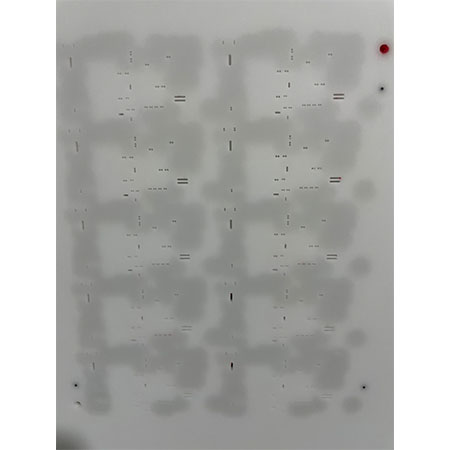

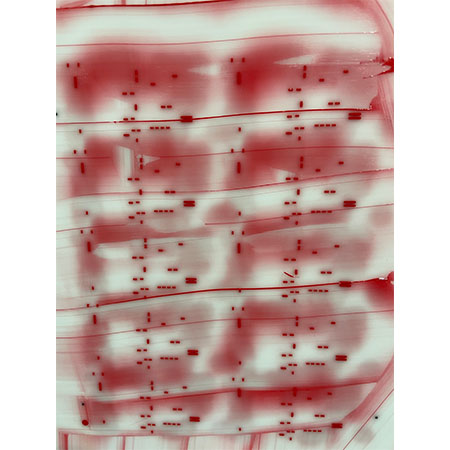

                                        清洗前                                                                                      清洗后

博易盛PBT-1000X全自动水基网板清洗机，正是针对上述痛点而设计的专业化设备。

 核心技术一：对称互补式双重喷淋系统

PBT-1000X采用左右8条喷淋臂分布设计，配合网板上下抛动，彻底解决清洗盲区。这种对称互补式双重喷淋清洗方式，确保清洗液能够到达钢网的每一个角落，包括微细开孔的内壁。对于0201开孔、0.3mm间距QFP等高精度钢网，同样能实现彻底清洗。

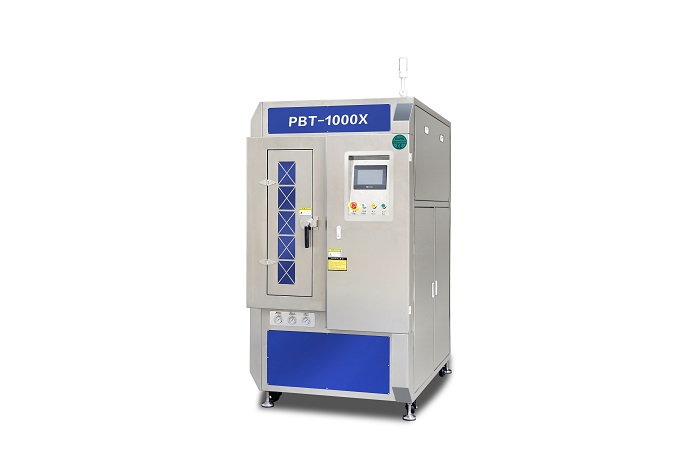

                博易盛PBT-1000X全自动水基网板清洗机

核心技术二：全流程自动化控制

 从清洗→漂洗→风切烘干全工序自动完成。锡膏清洗时间仅需2-5分钟，漂洗2-3分钟，烘干3-5分钟。全流程可视化窗口配合LED灯装置，清洗过程一目了然，同时保障操作安 全。

 核心技术三：水基环保清洗方案

采用水基清洗剂配合设备使用，安 全环保、不燃烧、不挥发，完全消 除溶剂型清洗剂带来的安 全隐患。同时，清洗内置过滤装置可实现清洗液循环使用，大幅降低运行成本。

 核心技术四：智能压力可调系统

可视化喷嘴压力可调节设计，解决了小尺寸工件在高压喷淋条件下的碰撞、飞溅问题。根据不同钢网规格和污染物类型，灵活调整清洗参数，实现“精准清洁”与“结构保护”的平衡。

数据说话：自动化清洗的真实价值

 行业实践证明，采用全自动钢网清洗设备后，钢网清洗合格率可从95%提升至99.8%以上，因钢网清洁问题导致的印刷不良率可降低95%。科学的清洁工艺还能减少钢网磨损，延长使用寿命，显著节约生产成本。

结语

在SMT高密度、微型化趋势不可逆转的今天，钢网清洁已不再是“可选项”，而是决定产品良率的关键环节。博易盛PBT-1000X全自动水基网板清洗机，以彻底清洁、高 效环保、智能可控的核心优势，为微间距印刷提供了一套可重复、可验证的专业清洗方案。当每一片钢网的网孔都能保持100%通透，SMT印刷的品质才有了真正的保障。
